Понятие «дефлектор» наверняка известно многим владельцам машин. Дефлекторы на капот, на окна стали популярной деталью для тюнинга автомобиля. Меньше людей знают о другой разновидности этих устройств, применяемых в строительстве – «вентиляционных» дефлекторах. Что такое дефлектор в понимании строителей?

Дефлектор для вентиляции – аэродинамическое устройство, закрепляемое на оголовок вытяжной трубы (канала). Установка дефлектора увеличивает тягу дымовых и вентиляционных каналов и повышает общую эффективность системы дымоотведения или вентилирования.

Содержание

Принцип работы

Устройство работает на принципе эффекта Бернулли – швейцарского физика, открывшего взаимосвязь между скоростью потока жидкости или газа и давлением в канале. В сужении канала происходит увеличение скорости потока жидкости или газа, вызывая снижение давления на этом участке трубопровода (воздуховода).

Примечание: Дефлектор вентиляционный «ловит» ветер, проходящий через узкий канал – диффузор. Это провоцирует падение давления вверху вентиляционного канала или дымохода (в месте установки дефлектора). Разрежение под диффузором заполняется воздухом, поднимающимся по вентиляционному или дымовому вытяжному каналу.

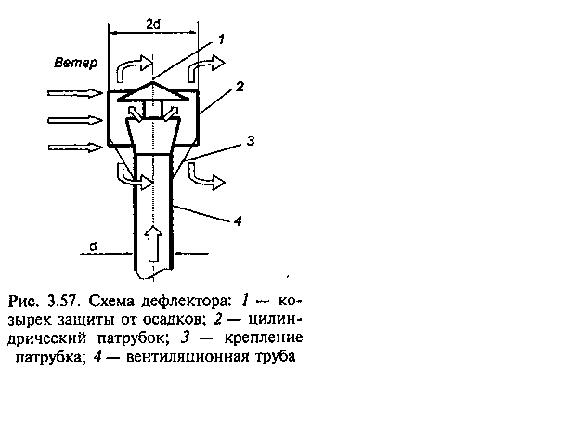

Принцип работы дефлектораПринцип работы дефлектора

Качественные дефлекторы, установка которых выполнена по всем правилам, регулируют поток воздуха в диффузоре и направление сброса газов, поставляемых вытяжной трубой. Удачно сконструированный и правильно установленный дефлектор вентиляционный увеличивает эффективность работы вытяжного канала на 20%. Это позволяет нивелировать недостаток высоты вытяжной трубы или недостаточное сечение вентиляционного канала.

Разновидности

Строительный рынок предлагает множество разновидностей дефлекторов. Они отличаются по материалу изготовления, типу конструкции, назначению и внешнему виду. Стоит заметить – существуют не только вентиляционные дефлекторы. Широкой публике наиболее известны дефлекторы, применяемые в авиастроении и автомобилестроении. Любители тюнинга применяют автомобильные дефлекторы, установка которых меняет обтекание воздухом кузова авто.

Поворотный дефлекторПоворотный дефлектор

Прежде всего, это дефлектор капота, дефлекторы (козырьки) для окон авто, называемые «ветровики». Если для производства автомобильных дефлекторов подходят различные пластики, устройства для вентиляционных систем и каналов дымоотведения изготавливаются исключительно из металла. В их производстве используется:

  • алюминий;
  • нержавейка;
  • оцинковка;
  • медь (используется редко по причине высокой цены).

Со сферами применения и материалами понятно. Теперь можно рассмотреть конструктивные отличия дефлекторов. По данному признаку устройства разделяют на:

Дефлектор ЦАГИДефлектор ЦАГИ
  1. Дефлектор ЦАГИ, разработанный Центральным аэродинамическим институтом имени Жуковского. Он способен усиливать тягу благодаря тепловому и воздушному напору, а также перепаду давлений на разных высотах. Конструкция дефлектора ЦАГИ предусматривает скрытую установку устройства в канал, что сильно затрудняет его очистку. Поэтому данный тип дефлекторов обычно используется для систем вентиляции. Для отвода продуктов горения в отопительных системах применяют конструкции другого типа.
  2. Дефлектор Ханженкова выполнен в виде дополнительной стенки вокруг трубы и дополнительного дождевика в форме тарелки (вытяжного зонта). Зонт устанавливается вовнутрь окружной стенки канала.
  3. Дефлектор Григоровича популярен благодаря своей простой конструкции. Устроен он так: над облекающей стенкой канала устанавливается «тарелка», сделанная из пары зонтов.
  4. Поворотный дефлектор («сачок», «капюшон») – вращающийся полукруглый воздухоуловитель (желоб), установленный на штоке. Шток расположен внутри канала. Турбулентность, возникающая при дуновении ветра, усиливает тягу в канале. Поворотный дефлектор также выполняет роль флюгера.

    Дефлектор ХонженковаДефлектор Хонженкова

Кроме основных типов, существует множество разнообразных конструкций, которые иногда бывает сложно классифицировать. Это современные вращающиеся дефлекторы со спиральными лопастями, вращающиеся на подшипнике, либо элементарные крышки-зонтики. Очень популярны простые дефлекторы, установка которых может заметно усилить тягу.

Стоит отметить еще один метод классификации данных устройств – разделение на статичные (неподвижные) и ротационные (вращающиеся) дефлекторы.

Если говорить о технических характеристиках, отличающих подобные устройства, то их не много:

  • материал изготовления;
  • размеры.

При выборе дефлектора стоит уделить внимание конструкции изделия. После того, как выбран нужный конструктивный тип, можно заняться подбором оптимального размера.

Расчет производительности и выбор оптимальной конструкции вентиляционных дефлекторов – тема отдельной статьи. В данном тексте рассмотрим устройства для каминных и печных дымоходов.

Ротационные дефлекторы

Вращающиеся устройства используются в системах вентиляции и в дымоходах. Они не требуют наличия двигателя – вращение происходит под действием ветра. Вращающаяся турбина создает в канале разрежение, вытягивающее избыток тепла и влаги, вредные газы и пыль, защищаю внутренние помещения от образования конденсата.

Ротационный дефлекторРотационный дефлектор

Независимо от направления ветра, головка ротационного дефлектора вращается в одном направлении, за счет разрежения усиливая тягу в дымовом и вентиляционном канале. Вращающаяся головка препятствует возникновению обратной тяги в канале.

Особенно удобно, что установка дефлекторов ротационного типа не требует обеспечения электроснабжения. Они используют энергию ветра.

Устройство дефлектора

Как сказано выше, дефлектор вентиляционный конструкции Григоровича является самым простым устройством. Рассмотрим конструкцию изделий именно на его примере.

Дефлектор ГригоровичаДефлектор Григоровича

Если вас интересует самостоятельное изготовление и установка дефлекторов, лучше взять за основу именно эту конструкцию. Начинать лучше с простого.

Конструкция дефлектора состоит из таких элементов:

  • верхний цилиндр;
  • нижний цилиндр;
  • патрубок (входит в нижний цилиндр);
  • конус (колпак);
  • крепежные кронштейны.

Верхний цилиндр является необязательным элементом и может отсутствовать. В этом случае в состав дефлектора входят:

  • нижний цилиндр, надеваемый на дымоход (вентиляционную трубу);
  • диффузор, рассекающий воздушный поток;
  • конусы (обратный и прямой).

В таком варианте исполнения дефлектора конус одновременно является колпаком, защищающим трубу от попадания осадков.

Дефлектор своими руками

Простейший дефлектор - схемаПростейший дефлектор — схема

Самостоятельно изготовить дефлектор вентиляционный достаточно просто. Вам понадобится следующие инструменты и материалы, которые легко купить в любом «хозмаге»:

  • металл (оцинковка, нержавейка);
  • ножницы по металлу;
  • заклепки с заклепочником или просто болты с гайками;
  • линейка и маркер (карандаш);
  • плотный картон;
  • ножницы или канцелярский нож.

Начать необходимо с измерений и расчетов – замерить высоту и диаметр трубы, установить планируемые размеры изготавливаемого дефлектора. Если вы впервые взялись за подобную работу, стоит сначала попробовать сделать картонный макет. Этот материал позволяет легко и быстро сделать полную копию металлического дефлектора, а цена ошибки невелика.

Начать работу следует с изготовления нижнего цилиндра. Его диаметр устанавливается в соответствии с диаметром трубы.

Примечание: Важно не ошибиться: внутренний диаметр цилиндра должен совпадать с внешним диаметром трубы.

Следующим изготавливается конус, для чего из металла вырезается круглая деталь. По радиусу детали (от края до центра) делается прорезь и один край заводится за другой, формируя конус.

Аналогично изготавливаются остальные детали дефлектора.

Соединение частей между собой лучше произвести при помощи заклепок или болтовых соединений согласно схеме. В результате имеем дефлекторы, установка которых на трубу не займет много усилий.

Самодельный дефлекторСамодельный дефлектор

Изготовление ротационных дефлекторов намного сложнее. Если у вас мало опыта в изготовлении подобных изделий, вращающийся дефлектор проще купить. Главная проблема в том, что вращающиеся части требуют очень точного расчета и изготовления с небольшими допусками. Поэтому, если вы решили сделать дефлектор вентиляционный своими руками, лучше остановиться на статичной конструкции.
